鑄鐵鑲銅圓閘門
分享到:

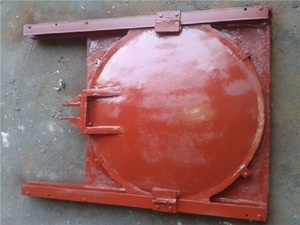

鑄鐵鑲銅圓閘門

產品詳情

Z?MY圓形鑄鐵鑲銅閘門?成都鑄鐵鑲銅閘門??生產廠家經過改良的產品,在門框和門板之間增加了一塊銅板止水,多用于污水環境。銅板耐腐蝕,強度高,耐磨損,使用壽命長。鑄鐵閘門的特點:鑄鐵閘門是一種小型平板閘門,廣泛使用于取水輸水、市政建設,給水排水、農田灌溉等工程中,通常設置在渠道、涵管的進水口,用作工作閘門調節流量、控制水位,或用作檢修閘門關閉孔口擋水。鑄鐵閘門有方形、圓形兩種。鑄鐵閘門一般由門葉和門框兩部分組成,門體和門框的材料為鑄鐵,一般整體鑄造、整體加工。


成都鑄鐵鑲銅閘門廠家生產的ZMY鑄鐵鑲銅圓閘門的門體一般采用面板與加強肋的結構,面板可做平面或拱形。門體一般整體鑄造和機加工,但尺寸較大的可采用分塊組成式。門體上一般采用整體式金屬止水,兼作支承滑塊,金屬止水用同材料制作的沉頭螺釘緊固在門體上,螺釘頭部與止水工作面一起精加工,一些尺寸較大的也可“P”形橡皮止水。
       成都閘門生產廠家生產的門框為鑄鐵閘門與基礎之間的連接構件,相當于平面鋼閘門的埋高部分。門框包括下部門框和上部導軌兩部分。下部門框一般整體鑄造加工,導軌可用螺栓(螺釘)與門框相接,或與下部門框整體鑄造,在門體開啟到最高位置時,導軌的頂端應高于門體的水平中心線。
?      鑄鐵鑲銅圓閘門?一般設置有可調節的楔緊裝置,楔緊副(如楔塊與楔塊、楔塊與偏心銷等)分別設在門體和門框上。調節楔緊裝置,可使得閘門關閉時門體緊貼門框,達到止水要求。
鑄鐵閘門通常配置手動或電動螺桿式啟閉機,用于操作閘門的啟閉。


圓形/方形鑄鐵鑲銅閘門有以下特點:

布置簡單,結構緊湊,節省空間;運行維護簡單,減少運行費用,但鑄鐵閘門的造價比鋼閘門略高一些。耐腐蝕性強。門體和門框的材料采用鑄鐵,止水面鑲銅合金或不銹鋼等耐腐蝕材料,防腐能力強,特別適用于污水或海水環境中。有特殊要求的地方還可以采用鎳鉻合金鑄鐵等耐腐蝕性更強的材料。
  鑄鐵鑲銅圓閘門的止水副采用整體加工,止水效果好,金屬止水使用壽命長。

成都同盛聚合機電設備有限公司——成都閘門生產廠家/鑄鐵鑲銅閘門?廠家專業整理信息。

鑄鐵鑲銅閘門

鑄鐵閘門啟閉機操作方法:鑄鐵閘門的啟閉機手動操作時,在把持手輪時首先調節手柄板到手動啟閉位置,然后改變手輪或直接作輸出軸轉動,從而實現鑄鐵閘門啟閉,在手動操作前必須切斷電源,不可進行電動操作,在電機驅動時,手輪不可改變,所有結合面的密封處沒有滲漏,并觀察其手動裝置及自動復位成果是否到位。指示式開度計和雙向過力矩開關可靠,開度指示儀的表盤刻度為百分比。其法子數值在實際使用中進行調處,鑄鐵閘門的啟閉度控制也應在調試時依照實際使用環境進行調處,電動啟閉裝置的電機轉矩應大于額定轉矩的3倍,驅念頭電的連續轉動時間不得低于15分鐘,閘門的全開,全閉職位地方旗幟暗號,過載報警旗幟暗號送至控制系統。閘門的控制有手動和自動兩種情勢,由鑄鐵閘門控制箱面板上的情勢轉換開關來決議,情勢轉換開關的狀態反饋給控制系統。


成都鑄鐵閘門生產廠家的ZMY鑄鐵鑲銅圓閘門主要特點:

1,安裝在墻壁上,門板一般設于迎水面(單向);承受壓力o.1 Mpa。門板正、反兩面都承受水壓(雙向);承受反向壓力0.03Mpa。

2,設備由門框、門板、密封圈、傳動螺母及可調試楔塊等部件組成,具有結構簡單、耐用、安裝方便、隱蔽性好等特點。3,閘門的密封工作面正向滲漏量≤1.25L/min.m。反向滲漏量≤2.5L/min.m。

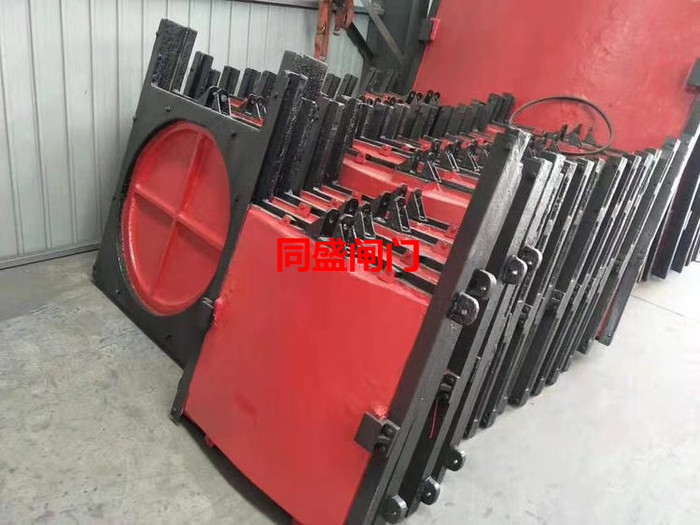

mmexport1607782346209.jpg鑄鐵鑲銅閘門

鑄鐵閘門檢驗標準:

1,鑄鐵閘門滲漏試驗標準:鑄鐵閘門的密封面必須清除任何污物,不得在兩密封面間涂抹油脂,然后將鑄鐵閘門全閉,使門框孔口向上,然后在門框孔口內逐淅注入清水,放置一小時以上,觀察是否滲水,其密封面的滲水量必須不大于1.25L/min·m(密封長度)。
       2,鑄鐵閘門全壓泄漏試驗標準:將鑄鐵閘門安裝在試驗池內或現場作全壓灌水試驗,采用計量器具(量筒、計時表等)檢測密封面的泄漏量,其值應不大于1.25L/min·m(密封長度)。
       3,鑄鐵閘門產品密封面間隙檢驗標準:鑄鐵閘門門板與門框密封座的結合面在檢驗前,必須清除全部雜物和油污,然后將鑄鐵閘門全閉再水平放下,在門板上無外加荷載的情況下,用0.1mm的塞尺沿密封的結合面測量間隙,其值不能大于0.1mm。
       4,鑄鐵閘門裝配檢驗標準:將鑄鐵閘門的門板在門框內入座,作全啟和全閉往復移動,檢查門板在全啟和全閉時的位置,檢查楔緊面的楔緊狀況和門板在導向槽內的間隙,用鋼尺和塞尺等工具分別進行測量,其檢驗結果應符合國家執行標準的規定。
