新型電動螺桿啟閉機的優勢

作者:成都同盛閘門水利設備有限公司瀏覽數:3

成都啟閉機廠家生產的新型電動螺桿啟閉機,涉及閘門啟閉裝置的結構領域,包括螺旋機構和螺桿,螺旋機構包括伸出轉軸,所述啟閉機還包括可與水泥混凝土橫梁固定連接的**支架,**支架的外側固定連接第二支架,第二支架上連接擺線針輪減速機,擺線針輪減速機的一端連接電機,擺線針輪減速機的另一端通過聯軸器連接所述螺旋機構的伸出轉軸。工作時只需啟動上升或下降按鈕,電機轉動帶動擺線針輪減速機旋轉通過聯軸器帶動螺旋機構旋轉帶動螺桿直線運動,從而帶動螺桿下端的閘門上升或下降,當閘門開到位或關到位時觸接行程限位開關電機自動斷電,閘門停止不動。本發明具有控制精度高、啟閉靈活、性能穩定、操作方便,只需一人在閘門底部控制等優點。

1.電動螺桿啟閉機,包括螺旋機構和螺桿,螺旋機構包括伸出轉軸,其特征在于:所達啟閉機還包括可與水泥混凝土橫梁固定連接的**支架,**支架的外側固定連接第二支架,第二支架上連接擺線針輪減速機,擺線針輪減速機的一端連接電機,擺線針輪減速機的另一端通過聯軸器連接所述螺旋機構的伸出轉軸。

2.根據權利要求1所述的電動螺桿啟閉機,其特征在于:所述第二支架上還連接防抓

螺桿式啟閉機應用于各種大中小型水利、水站及市政工程的水工閘門,現有的螺桿式啟閉機為手動螺桿式啟閉機,通過螺旋機構帶動螺桿上下運動,牽引閘門升降,手動螺桿式啟閉機存在勞動強度大、高空作業、維護不方便等缺陷。

成都啟閉機廠家生產的新型電動螺桿啟閉機,發明內容

本發明的目的是為了克服現有技術的不足,提供一種勞動強度低、控制精度高、片

閉靈活、性能穩定的電動螺桿啟閉機。

本發明的目的是這樣實現的:電動螺桿啟閉機,包括螺旋機構和螺桿,螺旋機構售括伸出轉軸,所述啟閉機還包括可與水泥混凝土橫梁固定連接的**支架,**支架的夕側固定連接第二支架,第二支架上連接擺線針輪減速機,擺線針輪減速機的一端連接電機擺線針輪減速機的另工作時只需啟動上升或下降按鈕,電機轉動帶動擺線針輪減速機旋轉通過聯軸器帶動螺旋機構旋轉帶動螺桿直線運動,螺桿上升或下降,從而帶動螺桿下端的閘門上升國下降,當閘門開到位或關到位時觸接行程限位開關電機自動斷電,閘門停止不動。本發明具有控制精度高、啟閉靈活、性能穩定、操作方便,只需一人在閘門底部控制等優點。

為了防止電機和擺線針輪減速機被淋雨,所述第二支架上還連接防護罩,所述電機和擺線針輪減速機分別設置在防護罩內。

附圖說明

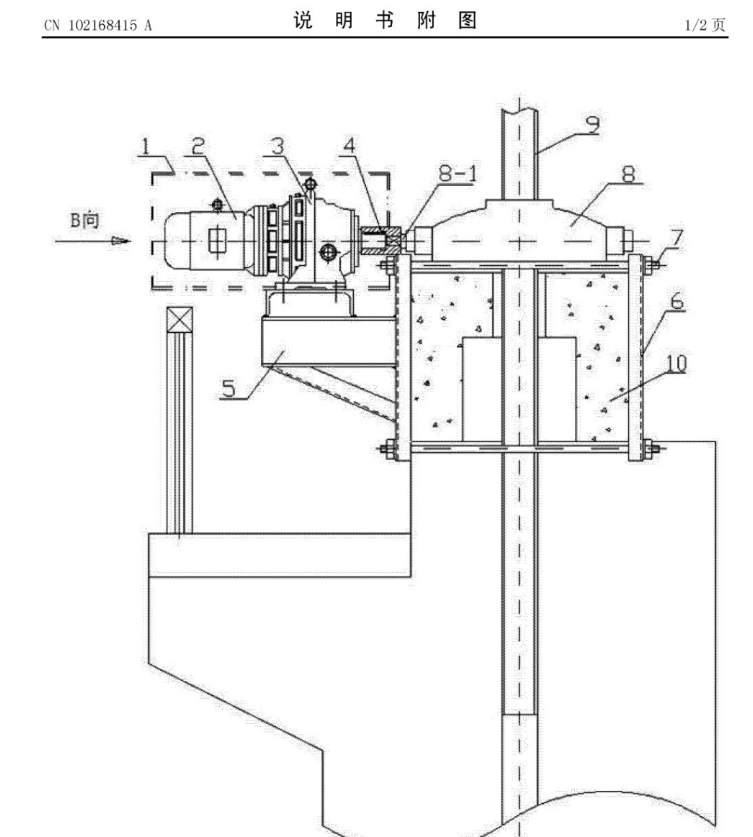

圖1為本發明的結構示意圖。

圖2為圖1中 B 向視圖。

圖中,1防護罩,2電機,3擺線針輪減速機,4聯軸器,5第二支架,6**支架,7蝴

桿組件,8螺旋機構,8—1伸出轉軸,9螺桿,10橫梁。

具體實施方式

如圖1、2所示,成都啟閉機廠家生產的新型電動螺桿啟閉機,為電動螺桿啟閉機,包括螺旋機構8和螺桿9,螺旋機構8包括作出轉軸8—1,螺旋機構8安裝在水泥混凝土橫梁10的上方,螺桿9的下端連接閘門,橫梁1外通過螺桿組件7連接**支架6,**支架6的外側焊接第二支架5,第二支架5上連扣擺線針輪減速機3,擺線針輪減速機3的一端連接電機2,擺線針輪減速機3的另一端通過聯軸器4連接螺旋機構8的伸出轉軸8—1。第二支架5上還通過螺栓連接防護罩1,電機和擺線針輪減速機3分別設置在防護罩1內。
