新聞動態

螺桿式啟閉機維護技術研究與應用

作者:成都同盛閘門水利設備有限公司瀏覽數:5

1概述

成都啟閉機廠家生產成都螺桿啟閉機,手電兩用,質量可靠規格齊全。在河道、渠道、水庫輸水涵洞、水庫溢洪道的水流控制中螺桿式啟閉機廣泛應用,其由起重螺桿、承重螺母、傳動機構、機架及安全保護裝置等組成,借承重螺母的旋轉帶動螺桿做升降運動來啟閉閘門,因其結構簡單、占地面積小、傳動平穩、造價低廉,既能提供啟門力又能施加閉門力,而被廣泛應用于低水頭、小流量、高含砂、易淤積的水流環境中。

螺桿式啟閉機的螺桿大多處在開放環境,具有長度大、表面凹凸不平、閘門操作平凡、長期暴露在空氣中、受人為與自然因素影響大等特點,閘門操作與維護管理難度較大。涵閘螺桿式啟閉機的維護技術,關系到涵閘汛期擋水工程安全與非汛期引水用水保證。對保障中小型水利工程設施地區的經濟發展及社會和諧穩定具有重要的意義。特別是涵閘螺桿絲杠動水啟閉變形、機殼斷裂等問題造成的涵閘與堤防結合部位險情,如:閘門豎向間歇振動、滲漏裂縫、沉陷、滲流變形、沖刷破壞等,是防洪安全的突出隱患。成都啟閉機廠家生產成都螺桿啟閉機,手電兩用,質量可靠規格齊全。


2螺桿式啟閉機存在的主要問題

成都市小型水利工程接近半數閘門啟閉機為螺桿式啟閉,病險情況突出,螺桿式啟閉機存在的問題成為水庫病險的主因之一,如:嵩明縣獺貓洞水庫、晉寧縣映山塘水庫、尋甸縣十里箐水庫等多個病險工程。在啟閉機的螺桿維護中的主要問題,表現在螺桿絲杠清污難度大、啟閉機機殼斷裂損壞、啟閉機地腳螺栓松動、螺桿絲杠軸承易磨損、啟閉機螺桿絲杠變形、閘門的啟閉速度不勻、誘導閘門間歇式振動、管理維護制度不健全等以下幾個方面:

(1)螺桿絲杠清污難度大

因為啟閉機的螺桿絲杠長時間暴露在空氣中,受風砂、日曬、淋雨、季節氣候影響很大,油污沉積及其銹蝕速度較快,清污除銹的任務艱巨、次數多、難度大。

(2)啟閉機機斷裂損壞

在閉門過程中,主要是依靠螺桿絲杠的壓力與自重完成的,如果閘門受到泥砂淤積、門底卡阻、門槽障礙、過閘水流負壓等影響,將會造成閘門卡死,隨著螺桿絲杠的繼續上升對上部的啟閉機、閘室地面等部位產生頂托破壞現象,引起啟閉機殼斷裂、啟閉機室地面裂縫等。

(3)啟閉機地腳螺栓松動

經驗表明地腳螺栓的松動變形,一般是由于閘門的強烈震動與安裝調試準確性、管理維護的不及時造成的,因其直接影響了閘門啟閉的準確性,為計劃引水帶來一定的困難。

(4)螺桿絲杠軸承易磨損

閘門的長期運行及其不正常的操作,給運轉的軸承部分帶來了系列影響:軸承磨損、間隙增大、受力不均、螺桿絲杠晃動等。


(5)啟閉機螺桿絲杠變形

螺桿式啟閉機與閘門的鏈接與傳遞裝置,直接傳遞閘門啟閉機的拉力與壓力,由于螺桿的變形影響,造成閘門啟閉速度與受力不均,特別是誘發閘門的振動。

(6)閘門的啟閉速度不勻

根據開封柳園口引黃涵閘運行經驗,主要影響因素是由于門槽滑塊不平、閘門止水厚度不均、門后壓力變化太大、地腳螺栓松動、軸承系統磨損、螺桿絲杠變形等。

(7)誘導閘門間歇式振動

實踐經驗表明,啟閉機螺桿絲杠的油污與銹蝕、地腳螺絲松動、螺桿變形易造成閘門啟閉速度與受力不均,是誘發涵閘閘門間歇式豎向振動的原因。

(8)管理維護制度不健全

管理維護制度是科學運行的指南,由于管理制度的缺失或不健全,使得啟閉機的管理工作處于較為被動的局面。

3螺桿式啟閉機的維護技術措施

為了確保涵閘正常運行,提高維護技術水平,提高供水保證率與抗洪安全性,針對涵閘維護運行問題與研究,應該采取以下綜合技術措施。

(1)螺桿絲杠的清污除銹

這是一項經常性的維護工作,是啟閉機靈活準確運行的關鍵,因此,應當定期定量嚴格遵守“清污、除銹、上油、密封”4個程序:

①清污,采取清污器與手工結合法。清污器由支架、刀頭、彈簧、毛刷、手柄、刀頭調節螺栓等組成結構簡單、體積小重量輕、操作簡單、功效高;手工清污使用鋼刷、鍋條、毛刷等工具,針對清污器難以進行清理的邊角部位進行清理。

②除銹,是在對絲杠、承重螺母、傳動機構等零件清污的基礎上對其銹跡的清除與修補。

③上油,是采用優質的機油全面均勻的對絲杠予以涂刷。

④密封保護,在絲杠非工作期用油布、油紙等予以密封,減少風砂、日曬等不利氣候的影響。

(2)螺絲杠的安全保護

包括“限位、鎖定、限載”三種保護裝置。

①限位裝置,是在其底部與頂部設有限制行程的限位器用以保護啟閉機、絲杠與機房的安全;

②鎖定裝置,設在絲杠下部的拉桿部位位于機房底部的檢修平臺上,用于接觸閘門開啟后螺桿荷載的影響;

③限載保護,在啟閉機洞里傳遞中,采用逆向過載保護皮帶輪,當閘門底部受阻或者越位時,皮帶輪自動打滑,絲杠與閘門停止運動達到保護螺桿絲杠與啟閉機之目的。

(3)啟閉機的維修養護

啟閉機的維修養護是減少磨損、消除故障和隱患、延長壽命、減少運行費、確保安全的保證,包括“清潔、緊固、調整、潤滑、靈活”幾個方面。

①清潔,是指長期保持自身結構內外、機房內外地面、門窗、場地與工器具的整潔;

②緊固,是指機械連接系統、操作控制管理系統、供水供電與供油系統易松動部件的緊固牢靠,以提高功效、避免機械運行安全事故與漏水漏電漏油等隱患;

③調整,是指緊固環節中的各個系統中的精度、誤差與經驗等方面應做到操作準確和安全可靠;成都啟閉機廠家生產成都螺桿啟閉機,手電兩用,質量可靠規格齊全。

④潤滑,是指啟閉機械的運動零部件要保持良好的潤滑狀態:

⑤靈活,是指在上述基礎之上,能夠達到整個管護運行系統靈活和諧。(4)啟閉機的安全保護

包括安全、保護與顯示裝置:安全裝置是通過自身結構功能。限制行程、荷載與定位等;防護裝置是通過物體障礙將人與危險隔離;顯示裝置是用以指示工況。主要包括:

①定期緊固啟閉機殼、更換潤滑油;

②啟閉機殼變形限制,在其緊固拉桿上設置拉力傳感器,用以顯示與限制荷載及其變形達到保護啟閉機的作用;

③啟閉機過載保護,與上述螺桿絲杠按摩全保護的限載保護相同:

④涵閘閘門減振防振,及時調整機座螺栓松緊度、減小過閘流量變化、清理門前漂浮物等措施,達到閘門減振防振與保護啟閉機的作用;

⑤顯示裝置,用以啟閉機的工況觀察、監控與報警。

(5)安全操作技術培訓

為了提高河道防汛、涵閘安全操作人員的業務能力,應定期進行脫產專業技術培訓

與安全操作教育。以“防汛搶險技術、涵閘工程管理”為重點,達到提高專業基礎知識、專業技能、技術水平,明確防洪防汛任務,及時排除運行故障,確保涵閘安全運行。

(6)規范操作管理制度

健全與規范操作管理制度明確管理職責,提高管理水平,是啟閉機運行管理的關鍵。對涵閘閘門、啟閉機械、發電機組及供電線路等機電設備,要全面實行管理的科學化與規范化、做到嚴格執行操作規程認真檢查觀測、科學維修養護,建立科學的創新管理模式。

設計、操作、維護、管理多舉措并行,才能確保工程效益的發揮。成都啟閉機廠家生產成都螺桿啟閉機,手電兩用,質量可靠規格齊全。

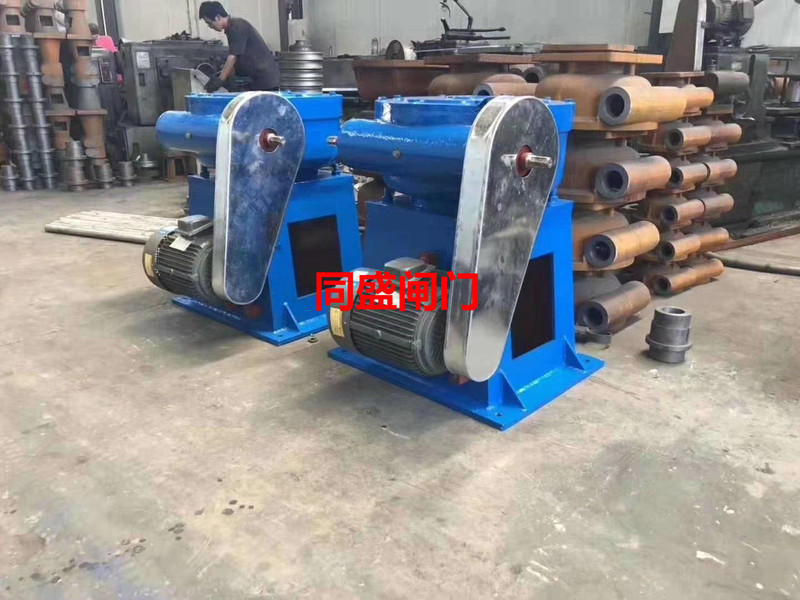

成都手搖螺桿啟閉機
